BAĞLANTI APARATI
Esen Plastik tarafından tasarlanan montaj aparatının amacı, korige boruların sahada manşon ve/veya muf vasıtası ile birleştirilmesi sırasında kolaylık sağlamak ve halihazırda bu amaçla kepçe vb. iş makineleri kullanımı nedeniyle manşonlarda ve muflarda oluşan hasarların ve sorunların önüne geçmektir.
Bu parça 2 set halinde tasarlanmıştır.1. set 300 mm –600 mm, 2. set ise 800 mm ve 1000 mm çapları arasındaki koruge boruların birleştirilmesi ya da sökülmesi amacıyla kullanılmaktadır.
Çap değişimlerinde kolun genişliği takılacak veya çıkarılacak manşonun ölçüsüne göre kelebek başlı civatalar vasıtasıyla arttırılabilmekte veya azaltılabilmektedir.

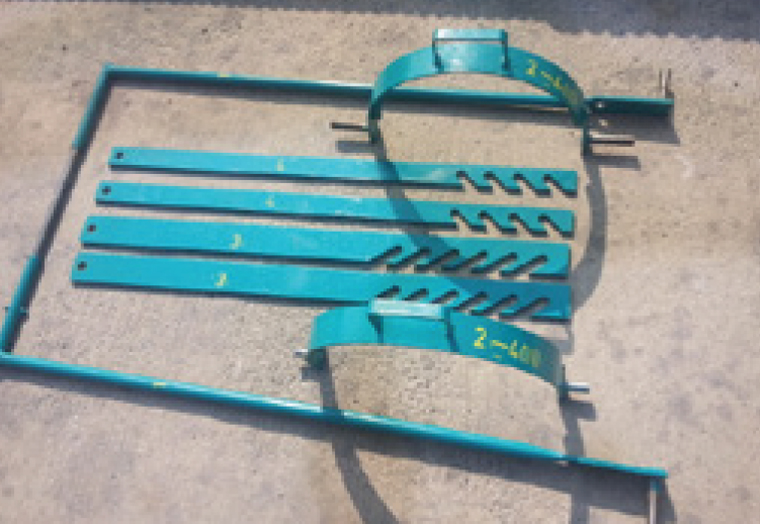

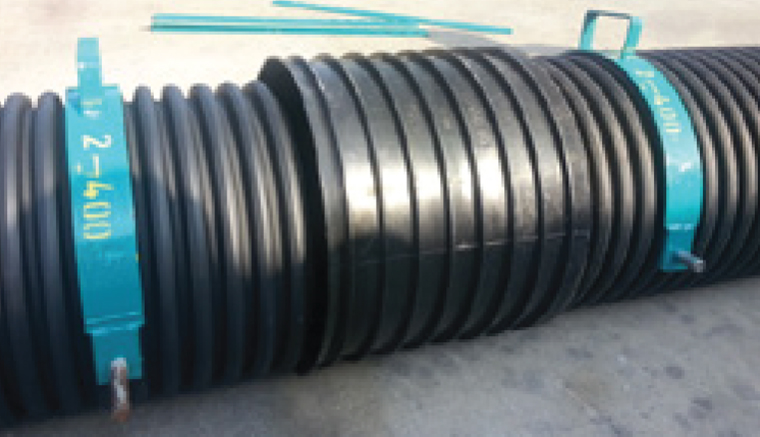

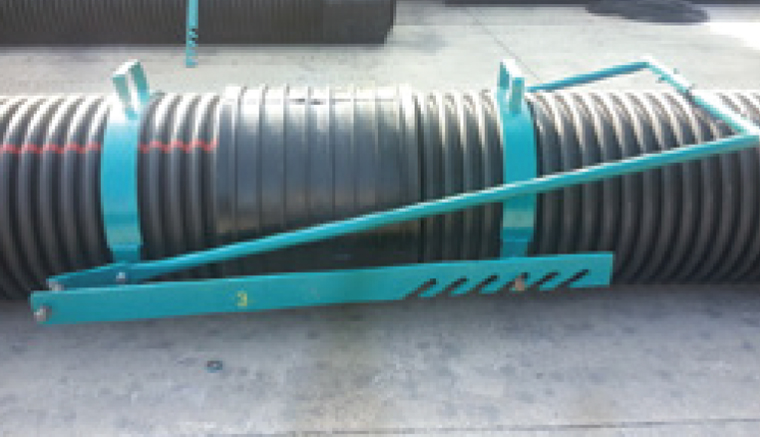

Bu parçalar koruge boruların birleştirilmesi ya da sökülmesi sırasında manşonun iki tarafından boruların üzerine yerleştirilmektedir. Kelepçelerin üzerinde hangi çap için kullanılacağını gösterilmektedir. (Resimde yer alan kelepçeler 400mm Koruge Boru için uygundur.)

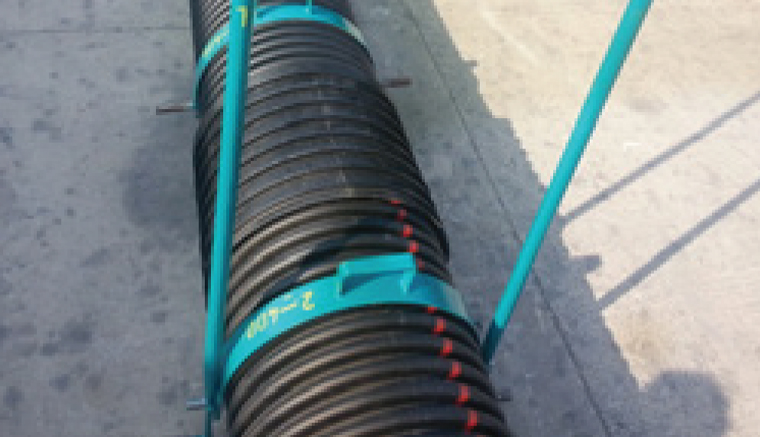

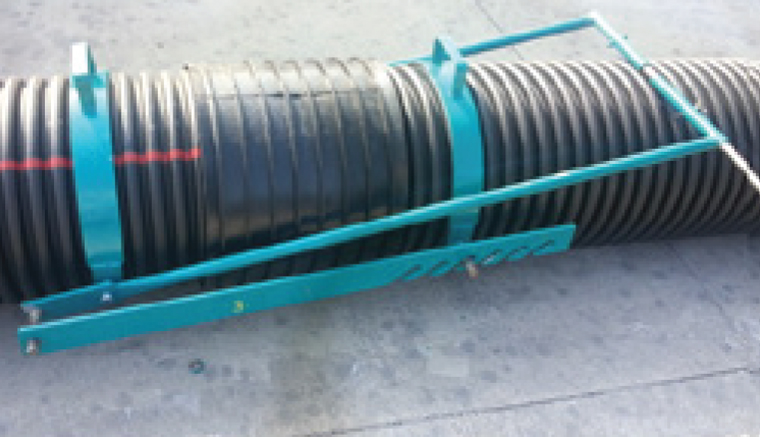

Koruge Borunun birleştirme işlemi sırasında kullanılmaktadır.

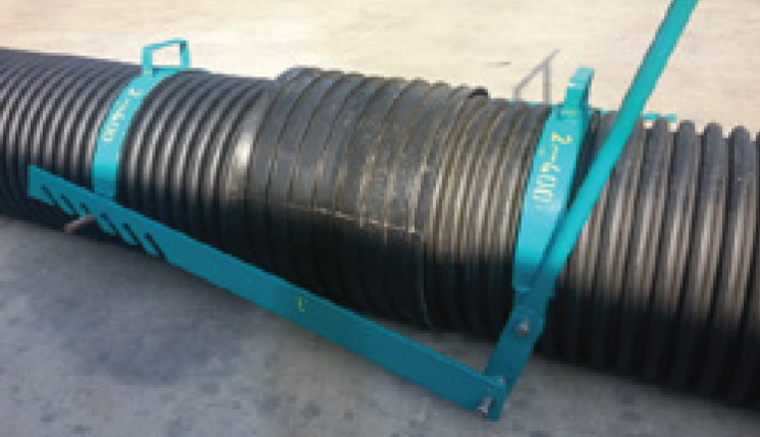

Koruge Borunun sökme işlemi sırasında kullanılmaktadır.
1. 2 numaralı kelepçe parçaları birleşecek olan ve contaları takılmış koruge boruların üzerine yerleştirilir.
2. Genişliği ( ilgili çap ) koruge boruya göre ayarlanmış olan takma / çıkarma kolu bir taraftaki kelepçe parçanın iki yanındaki pimlere geçirilir.
3. akma lamalarının delikli tarafları, takma / çıkarma kolunun alt tarafındaki pimlerine her iki taraftan geçirilir. Takma lamalarının slotlu tarafları ise diğer kelepçe parçasının her iki yanındaki pimlere geçirili
4. Takma / çıkarma kolu ileri doğru hareket ettirilerek boruların birbirine doğru hareketi sağlanır. Eğer boruların birleşmesi sağlanamadıysa kol geriye doğru çekilip tekrar ileri doğru hareket ettirilerek boruların birleşmesi sağlanır.
Koruge Boru ve Ek Parçalar

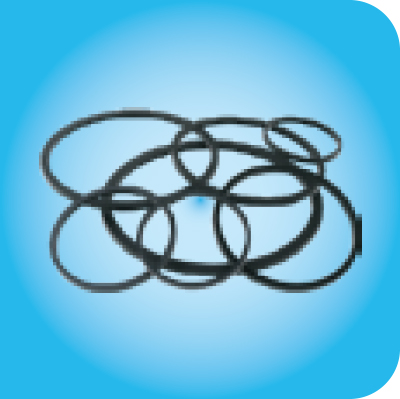

| DN (mm) |
|---|
| 100 |
| 150 |
| 200 |
| 300 |
| 400 |
| 500 |
| 600 |
| 800 |
| 1000 |

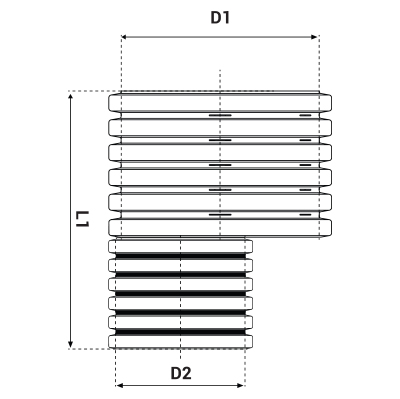

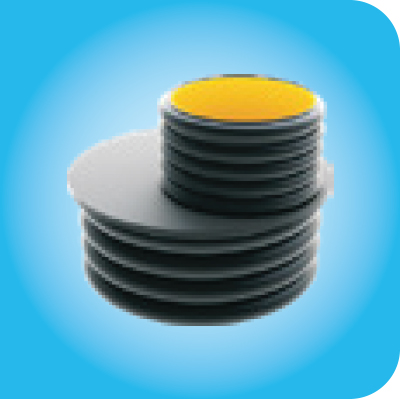

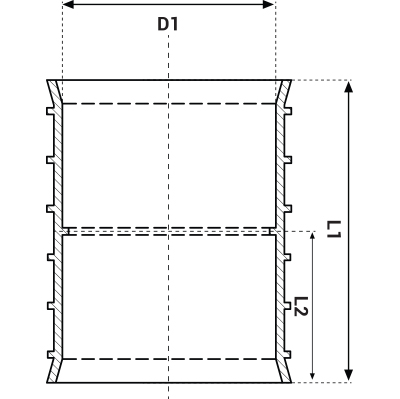

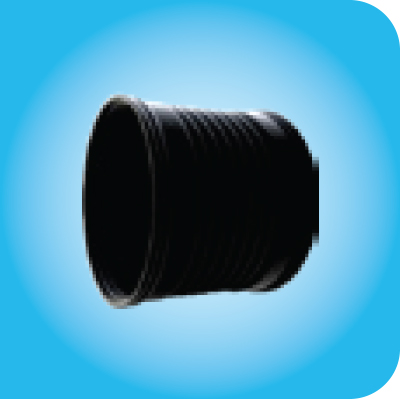

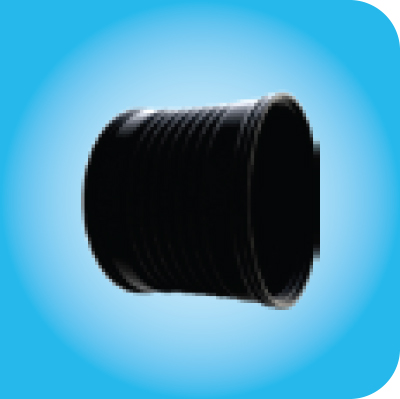

| DN (mm) | L1 (mm) | L2 (mm) |
|---|---|---|
| 400 / 200 | 198 | 100,5 |
| 400 / 300 | 198 | 150 |
| 300 / 150 | 150 | 85 |
| 300 / 200 | 150 | 100,5 |
| 200 / 100 | 100,5 | 78 |
| 200 / 150 | 100,5 | 85 |
| 150 / 100 | 85 | 100,5 |
| DN (mm) | L2 (mm) |
|---|---|
| 100 | 78 |
| 150 | 85 |
| 200 | 100,5 |
| 300 | 150 |
| 400 | 198 |
| 500 | 225 |
| 600 | 220 |
| 800 | 250 |
| 1000 | 290 |

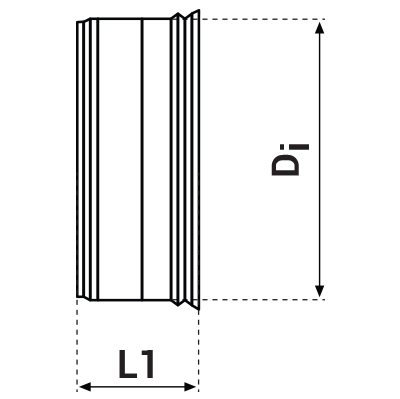

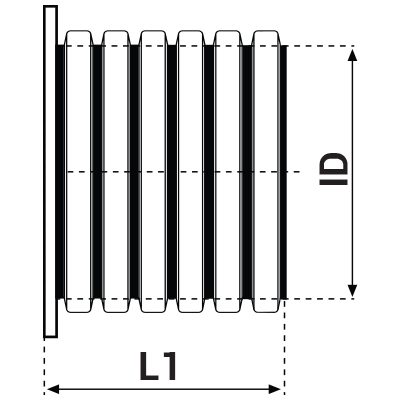

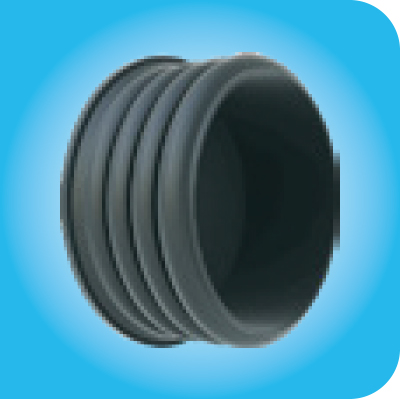

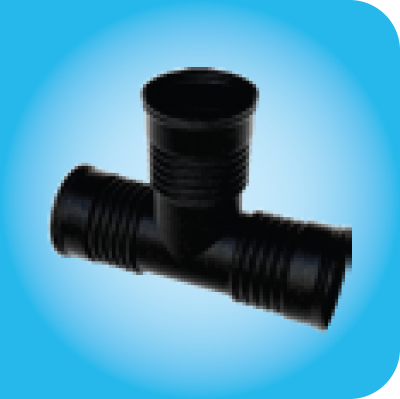

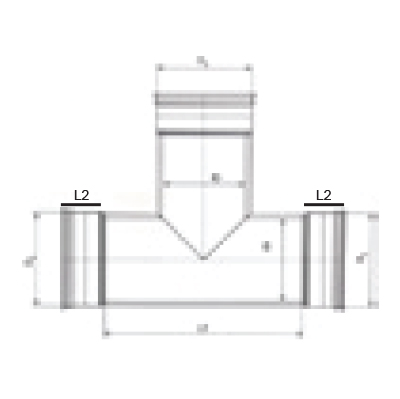

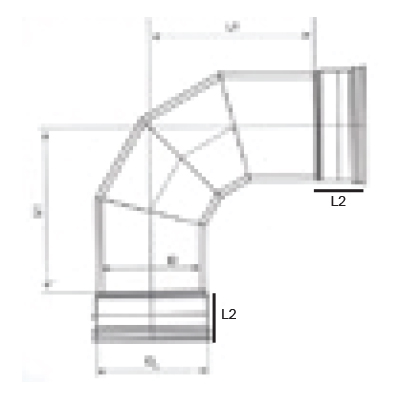

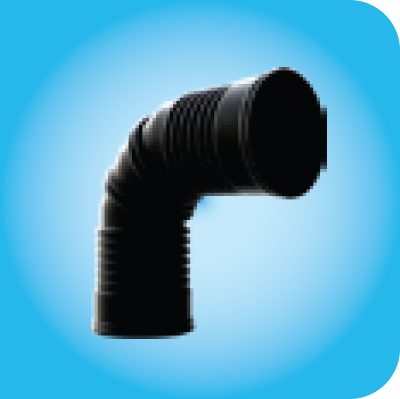

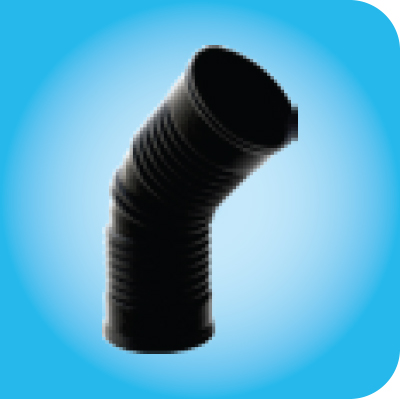

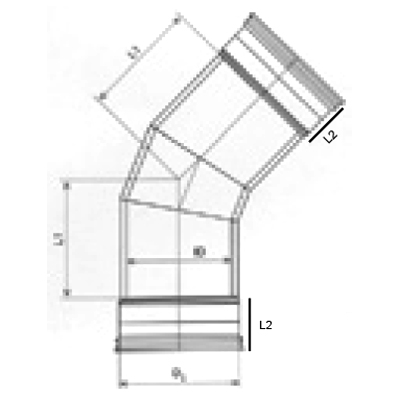

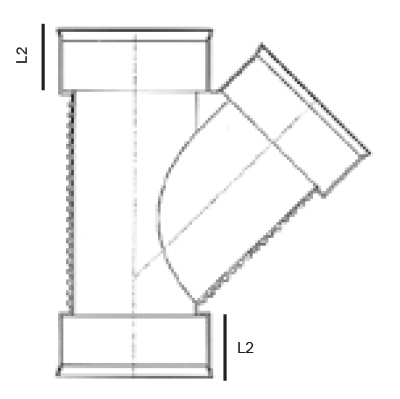

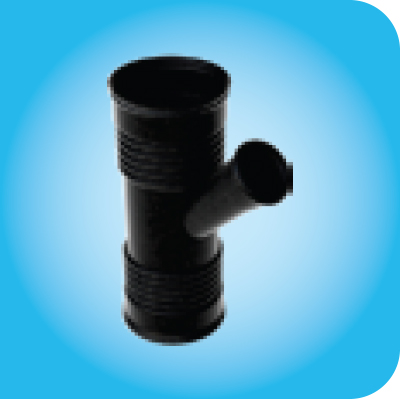

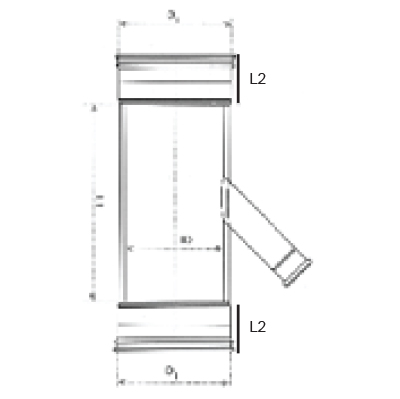

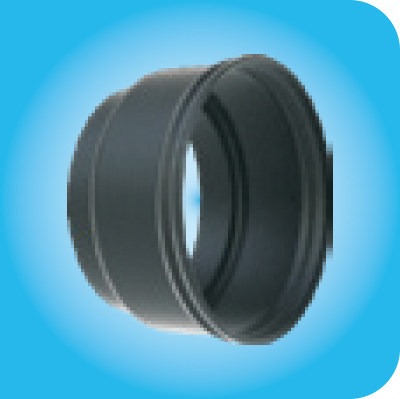

| DN (mm) | L1 (mm) |
|---|---|
| 100 | 160 |
| 150 | 175,5 |
| 200 | 205 |
| 300 | 305 |
| 400 | 400 |
| 500 | 450 |
| 600 | 460 |
| 800 | 520 |
| 1000 | 620 |
| DN (mm) | L1 (mm) |
|---|---|
| DN (mm) | L1 (mm) |
| 100 | 83 |
| 150 | 90 |
| 200 | 10,5 |
| 300 | 155 |
| 400 | 203 |
| 500 | 230 |
| DN (mm) | L1 (mm) |
|---|---|
| 100 | 78 |
| 150 | 85 |
| 200 | 100,5 |
| 300 | 150 |
| 400 | 198 |
| 500 | 225 |
| DN (mm) | L2 (mm) |
|---|---|
| 200 | 100,5 |
| 300 | 150 |
| 400 | 198 |
| 500 | 225 |
| DN (mm) | L2 (mm) |
|---|---|
| 150 | 85 |
| DN (mm) | #L2 (mm) |
|---|---|
| 100 | 78 |
| 150 | 85 |
| 200 | 100,5 |
| 300 | 150 |
| 400 | 198 |
| 500 | 225 |
| DN (mm) | L2 (mm) |
|---|---|
| 100 | 78 |
| 150 | 85 |
| 200 | 100,5 |
| 300 | 150 |
| 400 | 198 |
| 500 | 225 |
| DN (mm) | L2 (mm) |
|---|---|
| 100 | 78 |
| 150 | 85 |
| 200 | 100,5 |
| 300 | 150 |
| 400 | 198 |
| 500 | 225 |
| DN (mm) | L2 (mm) |
|---|---|
| 200 | 100,5 |
| 300 | 150 |
| 400 | 198 |
| 500 | 225 |
| DN (mm) | L2 (mm) |
|---|---|
| 150 | 85 |
