ESEN PE 100(HDPE) Borular
Esen Plastik, 20mm - 1200mm çaplar arası, TS EN 12201-2 standardı kapsamında PN4-PN25 Bar çalışma basınç sınıfında üretim yapmaktadır.
Dış Çap
(DN)		 SDR 41
PN4		 SDR 33
PN5		 SDR 26
PN6		 SDR 21
PN8		 SDR 17
PN10		 SDR 13.6
PN12.5		 SDR 11
PN16		 SDR 9
PN20		 SDR 7.4
PN25
S/mm Kg/m S/mm Kg/m S/mm Kg/m S/mm Kg/m S/mm Kg/m S/mm Kg/m S/mm Kg/m S/mm Kg/m S/mm Kg/m
20 - - - - - - - - - - - - 2 0.112 2.30 0.133 3 0.154
25 - - - - - - - - - - 2 0.152 2.30 0.171 3 0.22 3.5 0.24
32 - - - - - - - - 2 0.187 2.4 0.232 3 0.272 3.6 0.327 4.40 0.386
40 - - - - - - 2 0.239 2.4 0.295 3 0.356 3.7 0.43 4.5 0.509 5.5 0.6
50 - - - - 2 0.314 2.4 0.359 3 0.453 3.7 0.550 4.60 0.666 5.6 0.788 6.9 0.936
63 - - - - 2.5 0.494 3 0.565 3.8 0.720 4.7 0.873 5.8 1.05 7.1 1.26 8.6 1.47
75 - - - - 2.9 0.675 3.6 0.80 4.5 1.02 5.6 1.24 6.8 1.47 8.4 1.76 10.3 2.09
90 - - - - 3.5 0.978 4.3 1.160 5.4 1.46 6.7 1.77 8.200 2.12 10.1 2.54 12.3 3
110 - - - - 4.2 1.43 5.3 1.74 6.6 2.17 8.1 2.62 10 3.14 12.3 3.78 15.1 4.49
125 - - - - 4.8 1.84 6 2.200 7.4 2.76 9.200 3.37 11.4 4.08 14 4.87 17.100 5.77
140 - - - - 5.4 2.320 6.7 2.8 8.300 3.46 10.3 4.22 12.7 5.08 15.7 6.11 19.2 7.25
160 - - - - 6.2 3.04 7.7 3.68 9.5 4.520 11.8 5.5 14.6 6.67 17.900 7.96 21.9 9.44
180 - - - - 6.9 3.79 8.6 4.63 10.7 5.71 13.3 6.98 16.400 8.42 20.100 10.1 24.6 11.9
200 - - - - 7.7 4.70 9.6 5.73 11.9 7.05 14.7 8.56 18.2 10.4 22.4 12.4 27.4 14.8
225 - - - - 8.6 5.89 10.8 7.26 13.4 8.93 16.600 10.9 20.5 13.1 25.2 15.8 30.8 18.6
250 - - - - 9.6 7.3 11.9 8.9 14.8 11 18.400 13.4 22.7 16.2 27.9 19.4 34.200 23
280 - - - - 10.7 9.1 13.4 11.22 16.600 13.7 20.6 16.8 25.4 20.3 31.3 24.3 38.300 28.9
315 7.7 7.52 9.7 9.37 12.1 11.6 15 14.13 18.7 17.400 23.2 21.2 28.6 25.6 35.200 30.8 43.1 36.5
355 8.7 9.55 10.9 11.8 13.6 14.6 16.900 17.940 21.1 22.1 26.1 26.9 32.200 32.5 39.700 39.1 48.5 46.3
400 9.8 12.1 12.3 15.1 15.3 18.6 19.100 22.84 23.7 28 29.4 34.1 36.300 41.3 44.7 49.6 54.7 58.8
450 11 15.3 13.8 19 17.2 23.5 21.5 28.9 26.7 35.4 33.1 43.2 40.9 52.3 50.3 62.7 61.5 74.4
500 12.3 19 15.3 23.4 19.1 28.9 23.9 35.700 29.7 43.8 36.800 53.3 45.4 64.5 55.8 77.3 - -
560 13.7 23.6 17.2 29.4 21.4 36.2 26.7 44.7 33.200 54.8 41.2 66.900 50.8 80.8 62.5 97 - -
630 15.4 29.9 19.3 37.1 24.1 45.9 30 56.5 37.4 69.400 46.3 84.6 57.2 102 70.3 125 - -
710 17.4 38 21.8 47.2 27.2 58.4 33.9 72 42.1 88 52.2 107 64.5 130 79.3 160 - -
800 19.6 48.1 24.5 59.7 30.6 73.9 38.1 91.2 47.4 112 58.8 136 72.600 166 89.3 202 - -
900 22 60.9 27.6 75.6 34.4 93.4 42.9 115 53.3 141 66.100 173 81.7 210 - - - -
1000 24.5 75.2 30.6 93.1 38.2 115 47.7 143 59.3 175 73.5 215 90.8 259 - - - -
1200 29.4 108 36.7 134 45.9 166 57.2 205 71.100 262 88.2 304 - - - - - -

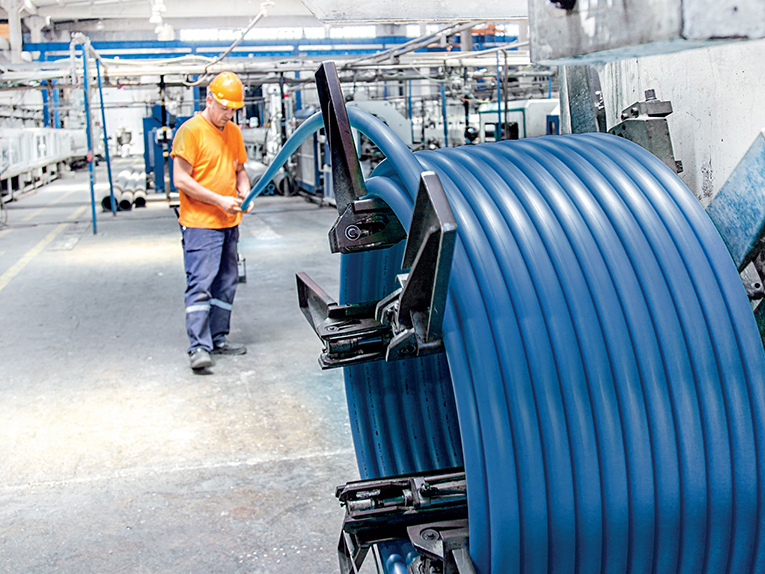

* ø20mm – ø125mm arası çaplar kangal olarak üretilebilmektedir.

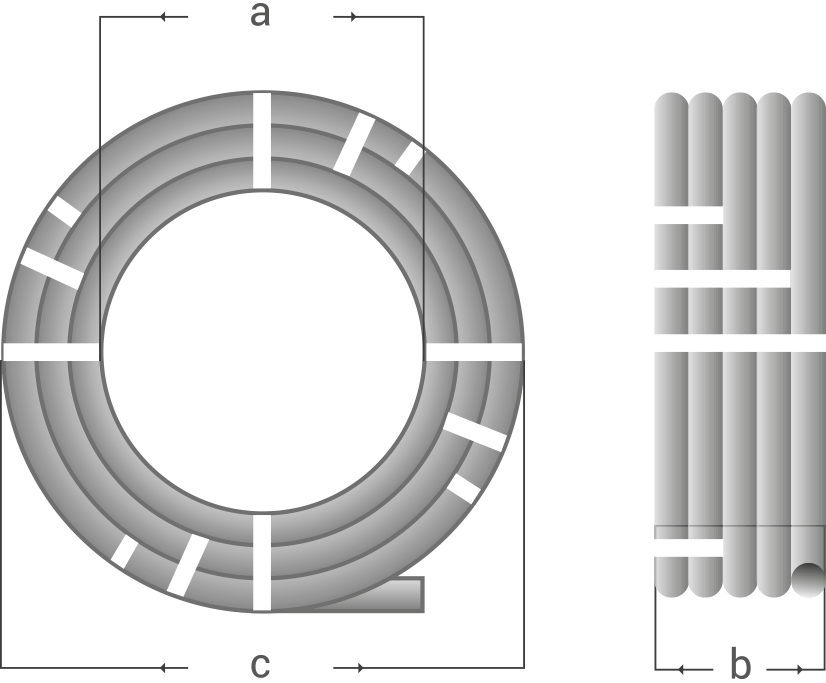

KANGAL ÖLÇÜ VE UZUNLUKLARI
PE 100 PE 40 / PE 32
Çap(DN) Kangal İç Çapı (a) (cm) Kangal Genişliği (b)(cm) Kangal Dış Çapı ( c ) (cm) Kangal Uzunluğu(m) Çap(DN) Kangal İç Çapı (a) (cm) Kangal Genişliği (b)(cm) Kangal Dış Çapı ( c ) (cm) Kangal Uzunluğu (m)
20 48+2 27+3 75±3 200 20 40 27+3 75±3 200
25 48+2 27+3 88±3 200 25 48 27+3 88±3 200
32 68+2 30+3 90±3 200 32 50 30+3 90±3 200
40 78+2 32+3 116±5 100 40 78 32+3 116±5 100
50 100+2 42+4 135±5 100 50 100 40+4 135±5 100
63 120+2 47+4 165±5 100 63 117 45+4 165±5 100
75 150+2 45+4 245±5 100
90 180+2 52+5 250±5 100
110 230+2 52+5 320±5 100
125 240+2 56+6 360±5 100

* Ø63mm – ø1200mm arası çaplar isteğe/projeye göre farklı uzunluklarda üretilebilirGenel olarak kullanılan ölçüler ise 6mt / boy, 12mt / boy ve 13,5mt / boy’dur.

Polietilen Boru

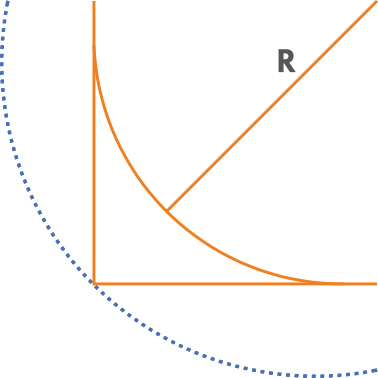

Bükülme Hesabı
SDR MİNİMUM BÜKÜLME AÇISI HESABI (20 °C ortam sıcaklığında)
41,0 >48 x Ø dış
33,0 >40 x Ø dış
26,0 >35 x Ø dış
21,0 >28 x Ø dış
19,0 >27 x Ø dış
11,0 >25 x Ø dış
7,0 >25 x Ø dış
ÖRNEK 1
ø=400
SDR 33 Ø400mm x 40 = 16000mm =16mt
ÖRNEK 2
Ø=400
SDR 11 Ø400x25 = 10000mm =10 mt

Polietilen borular esnek yapıları sayesinde belli açılarda dirsek kullanmadan bükülebilmektedirler.
